產品概述

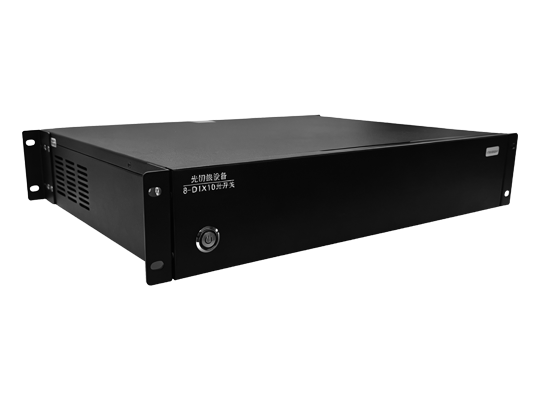

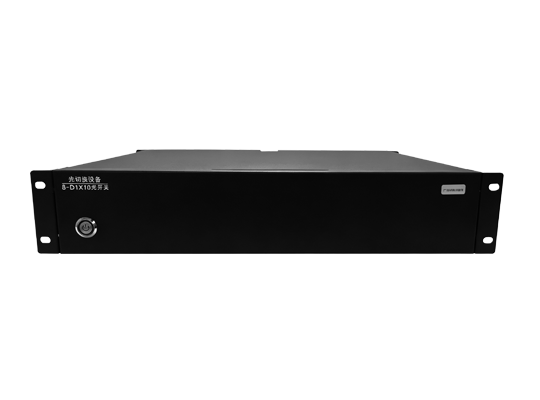

   MEMS 雙 1X10 機架式光開關，是一款基于高性能 MEMS 微機電系統技術開發的核心光器件，專為 850nm 波長波段的光纖通信、數據中心光互聯、激光雷達、光纖傳感等場景設計，實現了光路的快速、穩定、低損耗切換，是現代光傳輸系統中不可或缺的核心器件。

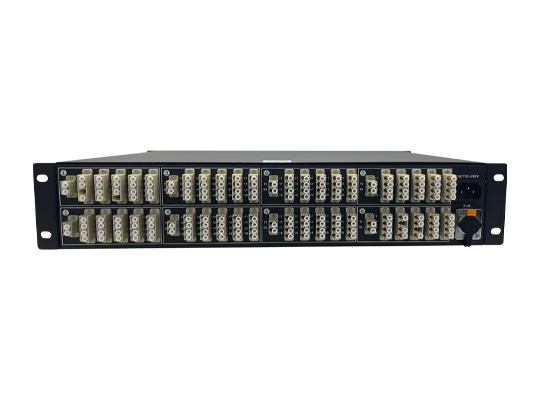

   本產品采用 OM3 標準 50/125μm 光纖，搭配 LC/PC 標準光纖連接器，內置雙 1X10 光路切換結構，可實現單臺設備多路光路的同步或獨立切換控制；設備采用 2U 標準機架式設計，深度 350mm，適配標準 19 英寸機柜安裝，支持單電源 220V 供電，同時提供 RS232 串口 + RJ45 網口雙控制模式，可靈活適配不同的現場控制需求，具備高穩定性、低插入損耗、高重復精度、寬溫工作等核心優勢，可全面滿足工業級、通信級場景的長期穩定運行需求。

核心優勢

1.低插損高一致性，保障光傳輸質量

本產品采用高精度 MEMS 微鏡芯片與精密光學耦合設計，實現了典型值＜1.0dB 的超低插入損耗，同時偏振相關損耗≤0.05dB，波長與溫度相關損耗均≤0.2dB，全溫區、全波段范圍內光路損耗波動極小，多通道之間損耗一致性高，可最大程度降低光信號在切換過程中的功率損失，保障長距離、高速率光傳輸?shù)姆€(wěn)定性與可靠性。

2.高穩定性寬溫工作，適配復雜工業場景

產品經過嚴格的環境壓力測試，可在 - 20℃~+70℃的寬溫環境下長期穩定工作，儲存溫度可覆蓋 - 40℃~+85℃，同時通過了 48 小時高溫烘烤與 48 小時高低溫循環測試，具備極強的環境適應性；設備采用工業級元器件與穩定的光學封裝工藝，可有效抵御震動、沖擊、溫濕度變化等外界干擾，適配工業現場、戶外基站、數據中心機房等多種復雜應用場景的長期運行需求。

3.快速切換響應，滿足實時光路調度需求

本產品光路切換時間≤12ms，可實現毫秒級的光路快速切換，同時切換重復性≤0.01dB，多次切換后光路損耗無明顯漂移，具備極高的切換精度與穩定性；可全面滿足光纖通信系統中的光路保護、數據中心的光鏈路動態調度、激光雷達的光束快速掃描、光纖傳感系統的光路切換等實時性要求高的應用場景。

4.雙控制模式靈活適配，部署操作便捷

設備同時支持 RS232 串口與 RJ45 網口雙控制模式，可靈活適配不同的現場控制需求，既可以通過串口實現本地直連控制，也可以通過網口實現遠程網絡控制，適配工業自動化系統、機房集中管理系統等多種控制架構；設備采用標準的 AT 控制指令集，操作簡單便捷，可快速對接用戶的現有控制系統，無需復雜的二次開發。

5.標準機架式設計，適配規?；瘷C柜部署

產品采用 2U 標準機架式結構，寬度適配 19 英寸標準機柜，深度僅 350mm，可靈活安裝在數據中心、通信機房的標準機柜中，無需額外的安裝空間；設備采用模塊化設計，內部光路結構與電氣控制模塊分離，具備良好的可維護性，同時支持多臺設備級聯部署，可實現大規模光路矩陣的集中管理，適配數據中心、核心通信節點的規?；饩W絡部署需求。

典型應用場景

光纖通信系統：

用于核心光傳輸網絡的光路保護、光路切換、信號路由調度，提升通信系統的冗余性與可靠性；

數據中心光互聯：

用于數據中心內服務器與交換機之間的光鏈路動態調度、光層交叉連接，提升數據中心光網絡的靈活性與資源利用率；

激光雷達系統：

用于激光雷達的光束快速掃描、光路切換，實現高精度的空間測距與三維成像，適配自動駕駛、測繪、安防等領域的激光雷達應用；

光纖傳感系統：用于分布式光纖傳感、光纖光柵傳感系統的光路切換與信號采集，實現長距離、大范圍的物理量監測，適配石油化工、電力、安防等行業的傳感應用；

光測試測量設備：

用于光功率計、光頻譜分析儀、光時域反射儀等測試設備的光路切換與校準，提升測試設備的測量精度與自動化程度；

航空航天與國防應用：

用于航空航天飛行器的光通信系統、激光制導系統的光路控制，具備高可靠性、寬溫工作的核心優勢。

 參數規格

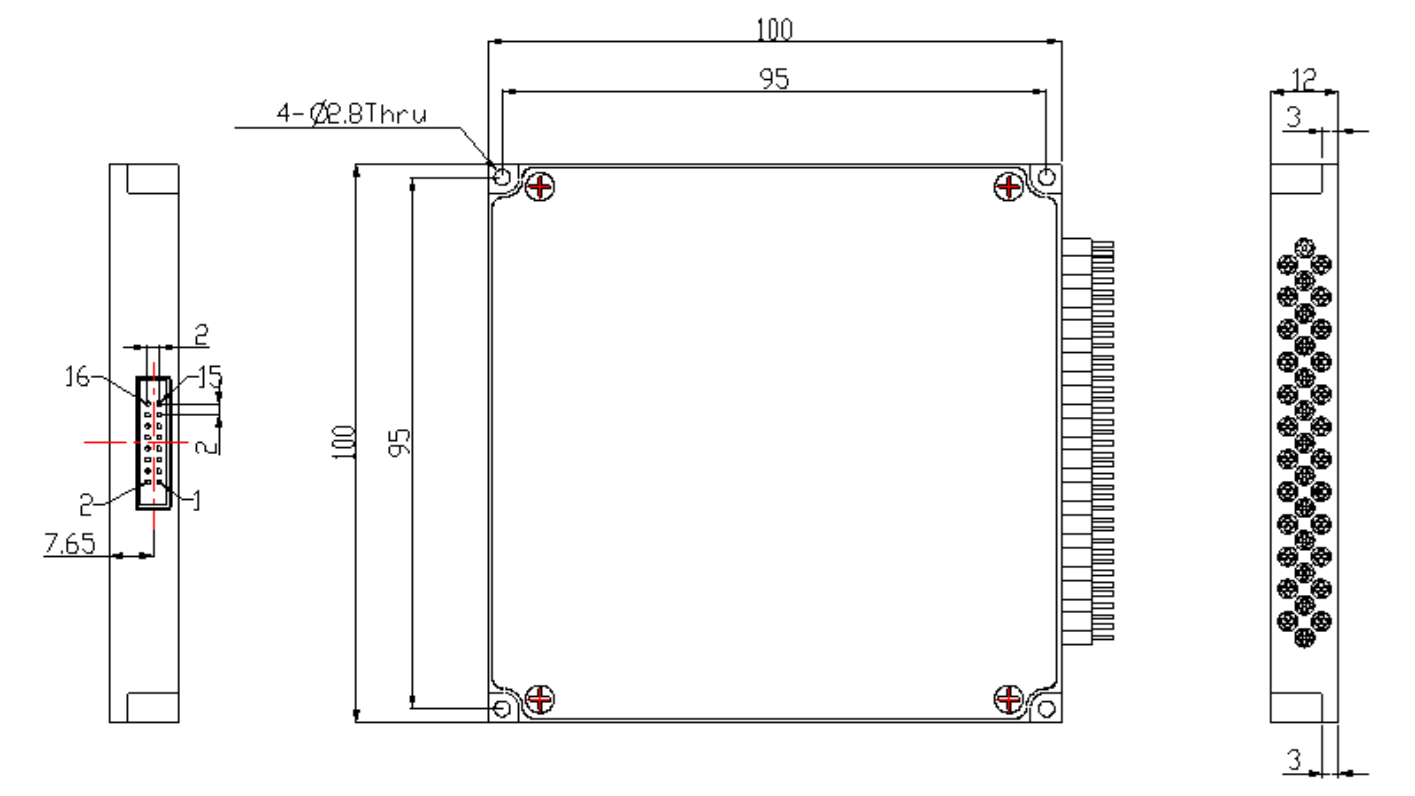

 產品尺寸
