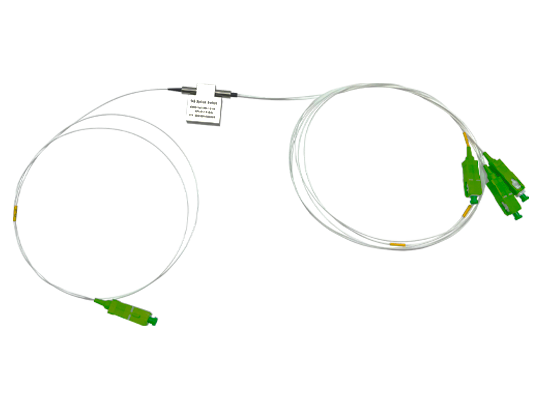

OSW-1X3T光開關
產品概述
1×3T光開關，是一款面向光通信、光纖傳感、光電檢測行業的高性能光信號切換無源器件。產品采用單模光纖制式，兼容 1310nm、1550nm 兩大通信常用波長，5V 非鎖定驅動結構，出廠標配 0.9mm 松套管、1 米成品尾纖、SC/APC 接頭，產品光學指標優異，經過完整環境可靠性篩選測試，滿足 RoHS 環保要求,可實現多路光路快速切換。
核心優勢
低損耗光學設計，信號損耗可控
產品整機帶接頭插入損耗低于 0.8dB，PDL、WDL、TDL 損耗參數嚴格管控，最大限度降低光路切換帶來的光功率衰減，適配遠距離光纖傳輸與高精度傳感場景。
嚴苛環境篩選，工況適應性強
出廠全部經過高溫烘烤、高低溫循環老化，-40℃\+85℃?zhèn)}儲、-20℃\70℃全天候工作，工業環境、戶外設備均可長期穩定使用。
毫秒級切換，重復穩定性高
開關動作時間＜8ms，切換重復性僅 0.02dB，千萬次機械使用壽命，頻繁通斷工況下參數無明顯漂移。
全標準化配件，即裝即用
SC/APC 接頭、0.9 松套 1 米尾纖、5V 非鎖定驅動為行業通用配置，不用二次改線、改接頭，直接對接現有光路設備。
典型應用場景
通信行業：5G 前傳、數據中心光路切換、主干光纖線路自動保護；
光纖傳感：橋梁隧道監測、油氣管道、電力測溫分布式傳感多路選通；
檢測儀器：OTDR、光功率測試儀、光譜儀內置光路切換模塊；
激光領域：工業激光雷達、科研光學平臺光路控制；
軍工及科研：實驗室光學試驗、機載車載光電系統。
參數規格
Optical Performance/光學性能 | Specification | ||
Operation Wavelength/工作波長 | nm | 1310 1550 | |
Insertion Loss /插入損耗 | Typ | dB | 含頭小于0.8 |
Polarization Dependent Loss/偏振相關損耗 | max | dB | 0.10 |
Wavelength Dependent Loss/波長相關損耗 | max | dB | 0.25 |
Temperature Dependent Loss/溫度相關損耗 | max | dB | 0.25 |
Repeatability/重復性 | max | dB | 0.02 |
Return Loss/回波損耗 | min | dB | 50 |
Cross-talk/串?dāng)_ | min | dB | 50 |
Lifetime/使用壽命 | 10 7 | ||
Switching time/開關時間 | ms | <8 | |
Transmission power/傳輸光功率 | max | mw | 500 |
Switch Mode/控制方式 | 非鎖定 | ||
Power supply/驅動電壓 | V | 5 | |
Fiber Type/光纖類型 | 9/125 | ||
Dimensions/尺寸 | mm | 23X27X8.2 | |
Operating Temperature/工作溫度 | ℃ | -20~70 | |
Storage Temperature/儲存溫度 | ℃ | -40~85 | |
Baking (Temperature / Duration)/烘烤（溫度/持續時間） | C / Hr | +85℃/48Hr | |
Temperature Cycling (Temperature Range / Cycles)/溫度循環 | C / Hr | -40℃ to +85℃/48Hr | |
RoHS Required/是否需要過RoHS | Yes/No | Yes | |
Pigtail Type/尾纖類型 | 0.9mm loose tube | ||
Pigtail Length/尾纖長度 | 1 | ||
Connector Type/連接頭類型 | SC/APC | ||

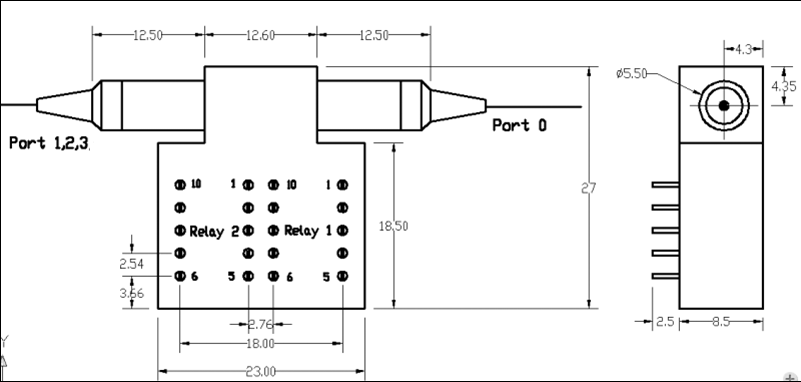

產品尺寸
