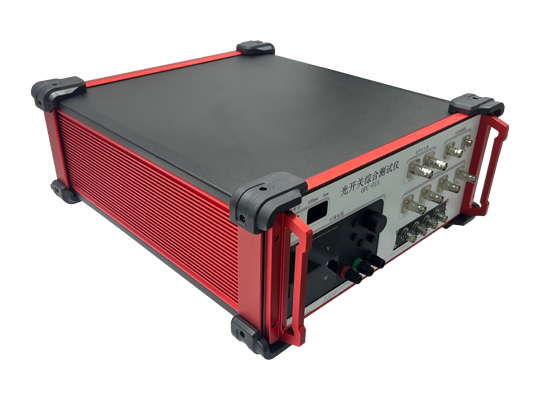

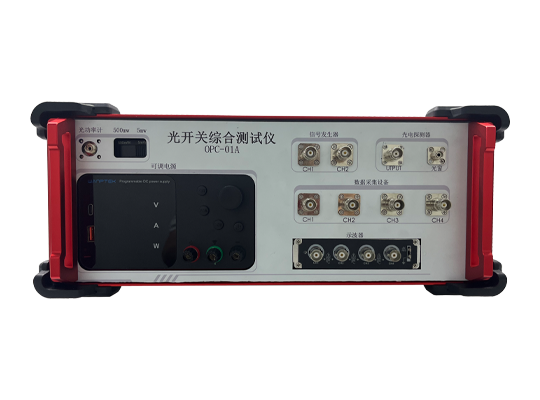

OPC-01A 光開關綜合測試儀

  產品概述

   本產品是OPC-01A光開關綜合測試儀，通過內置的測試設備實現光開關的切換時間、插入損耗等指標的測試。

 主要技術指標

1、電源

1）電壓范圍：0～12V；

2）電流范圍：≥1A；

3）供電路數：1路；

4）工作模式：包含恒壓模式輸出電流可調。

2、信號發生器

1）波形：包含方波、正弦波等；

2）頻率范圍：

DC～25MHz（正弦波）；

DC～1MHz（方波）；

3）輸出端口類型：BNC。

3、示波器

1）帶寬：≥100MHz；

2）采樣率：1GSa/s；

3）存儲深度：64k；

4）端口類型：BNC；

5）通道數量：≥2。

4、數采設備

1）支持四路電壓輸入；

2）端口類型：BNC；

3）可進行長時間數據采集，數據可導出。

5、PD光電探測器

1）光輸入端口類型：可拆卸FC口；

2）電輸出端口類型：BNC；

3）內置獨立，可通過BNC電纜連接到示波器或數采。

6、光功率計

索雷博表頭PM100USB，探頭S130C。

7、其他要求

1）機箱尺寸：3U機箱；

2）供電電壓:220V;

3）程控接口：USB。

使用方法

1.   電源使用方法

TPS系列產品是一款三窗口四位顯示高精度開關型直流穩壓電源，可同時顯示電壓、電流、功率。產品廣泛用于手機維修、電腦維修、學校和生產線的使用，其輸出電壓和輸出電流均可在0和標稱值之間連續可調。電源的穩定度和紋波系數都非常好，具有完美的短路保護電路。

輔助帶有USB-A/Type-C快充輸出功能。

其體積小、設計美觀、操作便捷，可以滿負荷長時間工作，深受廣大用戶喜愛。

l  參數規格

l  工作要求：

1.交流輸入：

請先確定本機器允許輸入的交流電壓。

AC 230V ±10% 或者 AC 115V ±10%

警告：交流電壓輸入錯誤，會造成機器的嚴重損壞。

請確定機器所要求的輸入電壓值。

2.請勿在環境溫度超過40℃的地方使用，排風扇位于儀器后部，應留有足夠的空間利于散熱。

3.正負極輸出接線端子需要正確連接，并接觸良好，否則連接處會發熱損壞機器。

l  操作說明

電源輸出模式均分為兩種：恒壓輸出（C.V）和恒流輸出（C.C）。輸出模式由用戶設定的電壓值和電流值以及用戶所接的負載決定。電源輸出的電壓值或電流值不會超過用戶所設定的電壓值和電流值。

恒壓模式下，輸出的電壓值等于用戶設定的電壓值。

恒流模式下，輸出的電流值等于用戶設定的電流值。

l  電壓調節

1.按壓 電壓/電流切換設置按鍵（11），將當前設置切換到電壓設置，電壓顯示LED將會閃爍。旋轉調節旋鈕至所需電壓值即可。

2.調節電壓時，按壓調節旋鈕可移動字符位置。

l  電流調節

當用戶需要調節限制電流輸出時：

1.按壓 電壓/電流切換設置按鍵（11），將當前設置切換到電流設置，電流顯示LED將會閃爍。旋轉調節旋鈕至所需電流值即可。

2.調節電流時，按壓調節旋鈕可移動字符位置。

例如：

電壓值設定為5V，電流值設定為5A
操作步驟：

1. 打開電源開關

2. 將電壓調節旋鈕調節至5V

3. 將電流調節旋鈕調節至5A

4. 連接負載即可使用。

注意
在實際的CV操作中，如果負載阻值減小導致輸出電流增加到設定的電流值時，電源將自動切換到CC模式，當負載阻值繼續減小時，電流將保持在電流設定值，電壓則按比例下降（I=V/R）。此時加大負載阻值或提高電流設定值則可恢復CV輸出狀態。

l  短路報警
本機器具有短路報警中斷輸出功能（OCP）。

使用方法：

1. 按壓OCP按鍵，即打開此功能，指示燈將會亮起。此時當輸出發生短路（過流）時，機器將停止輸出，并發出蜂鳴聲和OCP字符提示。當輸出短路解除后，按壓OUT按鍵可恢復輸出。

2. 再次按壓OCP按鍵，即可關閉此功能，指示燈將會熄滅。此時當輸出發生短路（過流）時，機器將按用戶當前所設置的最大電流值輸出。

3. 機器判斷是否輸出短路，是根據輸出電流是否大于用戶所設置的電流。所以此功能下機器不能用于恒流模式工作。

l  USB快充功能
本機支持USB-A/Tpye-C快速充電功能，內置快充協議識別芯片，輸出功率高達18W?？蔀榫哂锌斐涔δ艿氖謾C、PAD、充電寶等設備提供快速充電。按所充設備快充協議自動調整輸出電壓和電流。當不具備快充功能的電子設備使用時，將按標準5V提供充電。

支持快充協議有：
高通 QC2.0、QC3.0、APPLE、華為FCP、SCP 三星AFC 等多種快充協議

l  恒壓/恒流特性：

該系列電源的工作特性為恒壓/恒流自動轉換型，它能隨負載的變化在恒壓恒流狀態之間自動轉變，恒壓與恒流方式之間的交點稱為轉換點。例如，如果負載使電源工作于恒壓方式，則輸出恒定電壓。隨著負載的增大，輸出電壓會一直保持穩定，輸出電流則增加。當電流值達到設定的限流值時，電源將自動轉換到恒流模式。輸出電流保持穩定，輸出電壓隨著負載的進一步增加而成比例減少。恒壓與恒流的轉換由前面板的LED指示。恒壓時CV指示燈亮，恒流時CC指示燈亮。

2.   光功率計使用方法

功率計在設備內部獨立運行，單獨的USB口。使用方法參見索雷博PM100USB，探頭S130C 的使用及軟件。

3.   光電檢測設備使用方法

通過將450nm-1100nm波長范圍的光源接入FC/APC法蘭光窗接口，輸入給內部傳感器，后將輸出OUTPUT接到示波器的檢測通道或者采集卡的采集通達中，可以通過上位機在示波器或者采集卡的軟件中檢測光源的信號變化。
