一、為什么光開關測試這么重要？

    可能有些剛?cè)胄械呐笥褧?huì)問：光開關測試真的有那么多講究嗎？買個示波器接上不就行了？

    還真不是這樣。光開關的測試指標比較多，常見的有切換時間、插入損耗、隔離度、偏振相關損耗等等。每一個指標都需要專門的測試方案。如果用傳統的人工搭建設備，不僅費時費力，測試結果的重復性和一致性也難以保證。

    我之前見過不少小廠，為了省成本，直接用普通的示波器加光電探測器來測試。結果呢？測試數據跟客戶實際使用的偏差很大，后期返修率居高不下。所以我說，測試設備的錢真不能省。

二、OPC-01A光開關綜合測試儀實測體驗

    我們公司在去年上馬了一條光開關生產線，當時也對比了好幾款測試設備，最后選定了OPC-01A。用了大半年下來，整體感覺還是不錯的。

1. 設備外觀和做工

    先說說第一印象。設備采用的是3U標準機箱，整個機身比較扎實，擺在工位上不會晃晃悠悠的。前后面板的布局比較合理，所有光、電端口都集中在前面板，操作起來很順手。

設備背面有一個USB口，是用來連接索雷博功率計的，這個設計比較貼心，不用另外走線。電源開關設在電源模塊上，啟動的時候不會有那種咔噠一聲的廉價感。

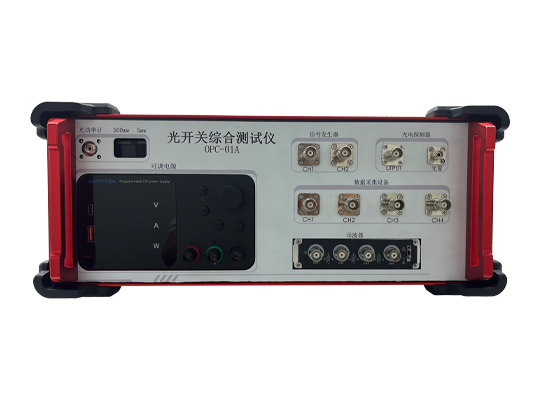

圖1：OPC-01A光開關綜合測試儀外觀實物圖

2. 電源模塊表現

    設備自帶的直流電源模塊，輸出電壓范圍是0到30V，輸出電流最大5A。這個參數對于大部分光開關來說都?jí)蛴昧恕?/span>

    我比較看重的一個功能是恒壓模式下的電流可調節。我們?cè)跍y(cè)試不同批次的光開關時，經常需要微調驅動電流，這個功能就很實用。另外，電源有過流保護機制，這一點對于保護被測器件很重要，畢竟光開關的價格也不便宜，萬一燒了還是心疼的。

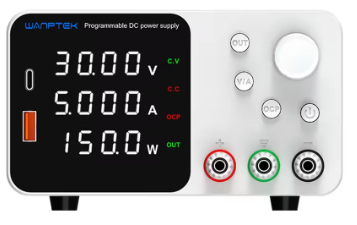

圖2：電源模塊前面板展示

3. 信號發生器夠用嗎？

    說實話，設備自帶的信號發生器參數不算特別亮眼。正弦波頻率范圍是DC到25MHz，方波是DC到10MHz。但是對于光開關測試來說，這個范圍完全夠用了。

    我們主要測試的還是方波信號，因?yàn)榇蠖鄶?shù)光開關的控制信號都是TTL電平的方波脈沖。用了一段時間下來，信號質量比較穩定，沒有出現波形失真或者毛刺的問題。

另外，信號發生器支持多種波形輸出，包括正弦波、三角波、梯形波、高斯白噪聲等等。如果有特殊測試需求，比如要模擬某些特定的光干擾信號，這個功能會派上用場。

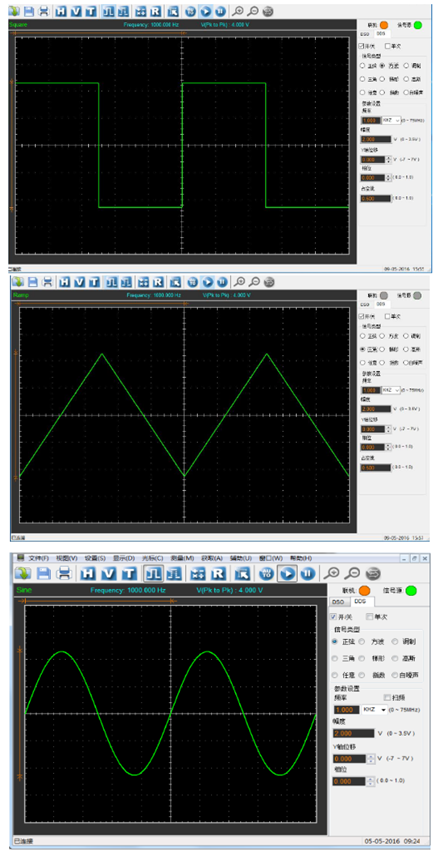

圖3：信號發生器操作界面

4. 示波器性能怎么樣？

示波器是設備的核心測試部件，OPC-01A配備的是四通道虛擬示波器。我主要看這么幾個參數：

帶寬250MHz，采樣率1GSa/s，存儲深度64K。這個配置對于光開關測試來說，算是主流水平了。之前我也用過帶寬只有100MHz的老設備，測試高速光開關的時候明顯力不從心。換了這臺之后，測試結果的可信度高了不少。

示波器支持邊沿觸發、交替觸發、脈寬觸發等多種模式。我平時用得最多的是邊沿觸發，簡單粗暴夠用。如果要測試一些特殊的脈沖信號，脈寬觸發功能也很實用。

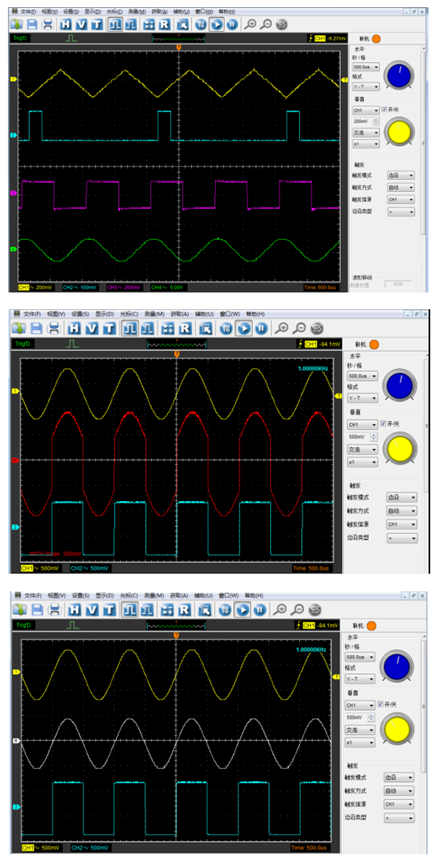

圖4：示波器測試界面

另外，設備還支持自動測量功能，像周期、頻率、上升時間、下降時間、正負脈寬這些參數都能自動算出來，省去了我手動數格子讀數據的麻煩。

5. 數采設備：長時間監測的好幫手

這個功能是我比較看重的。我們?cè)跍y(cè)試某些特殊應用場景下的光開關時，經常需要連續監測幾小時甚至更長時間的工作狀態。

OPC-01A的數采設備最大采樣率250kS/s，有4路以上輸入通道，16位分辨率。關鍵是數據可以導出到電腦，后期用Excel或者M(jìn)atlab做分析都很方便。

不過有一點要提醒一下，軟件安裝過程比較慢，第一次用的時候要有耐心。安裝包里有安裝程序，按照步驟來就行，不需要什么特殊設置。

6. 光電探測器：PD光電檢測器

設備配的PD光電檢測器是硅本征光電探測器，波長范圍400nm到1100nm，最大響應度0.5×10^5V/W。

我實際用下來感覺，這個響應度對于普通光開關測試完全夠用了。光敏面尺寸6mm×6mm，連接方式是可拆卸FC口，換不同規格的跳線很方便。

有一點比較實用：這個探測器是內置獨立的，通過BNC電纜連接到示波器或數采設備。如果哪天探測器壞了，直接換一臺就行，不用整個設備返修。

圖5：光電檢測器實物圖

7. 光功率計

設備配的是索雷博的PM100USB表頭加上S130C探頭。這個組合在業內口碑不錯，測量精度和穩定性都挺好。

功率計通過USB接口連接到電腦，可以獨立運行。我們?cè)跍y(cè)試光開關的插入損耗時，主要就是靠這個功率計。實測數據跟進口設備對比過，偏差在可接受范圍內。

三、系統工作原理

說了這么多單個模塊的表現，再聊聊這套設備是怎么把這些模塊串起來的。

簡單來說，OPC-01A的工作流程是這樣的：

電源模塊給被測光開關提供直流供電，電壓電流都可以調節。信號發生器產生方波或其他波形信號，一路作為光開關的TTL控制信號，另一路作為示波器的同步觸發電平。光開關輸出的光信號經過PD光電檢測器轉成電信號，傳到示波器顯示。這樣就可以測出光開關的切換時間了。

如果要長時間監測光開關的工作狀態，就把信號發生器的輸出接到數采設備上，數據會自動存儲到電腦里。

如果要測試插入損耗、隔離度這些指標，就用光功率計獨立檢測光開關的輸出功率。

整個系統通過USB接口跟電腦連接，數據導出和設備控制都比較方便。

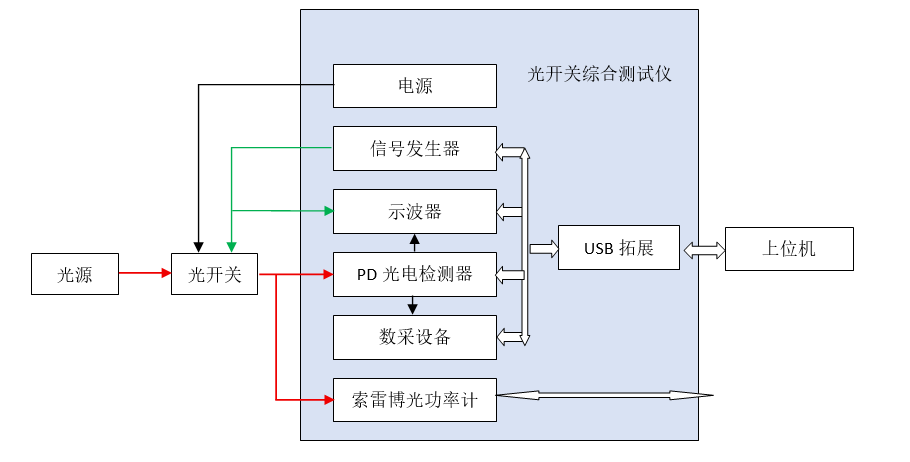

圖6：光開關綜合測試儀工作原理圖

四、實際使用中的一些感受

優點：

1. 一體化設計：之前我們用的是自己搭建的測試平臺，光源、示波器、功率計分開放，每次挪動都很麻煩。這臺設備一體化設計，移動起來方便多了。

2. 接口統一：所有光、電接口都是標準BNC或者FC口，后期擴展或者更換配件都比較方便。

3. 數據可追溯：數采設備采集的數據可以直接導出，方便做質量分析和追溯。

缺點：

1. 軟件體驗一般：配套軟件的功能比較基礎，界面設計也比較樸素。對于習慣了進口設備軟件的人來說，可能需要適應一下。

2. 不支持網絡控制：設備只有USB接口，沒有網口，沒辦法遠程控制。如果生產線自動化程度要求比較高，這點可能是個限制。

五、選購建議

如果你正在為光開關生產線選測試設備，有幾點建議供參考：

第一，明確測試需求。如果是研發用途，對測試精度和靈活性要求高，可以考慮進口設備。如果是生產線批量測試，這臺OPC-01A的性價比會更高一些。

第二，看測試指標覆蓋。主流的光開關測試指標包括切換時間、插入損耗、隔離度、偏振相關損耗等。選購的時候確認設備能不能覆蓋這些指標。

第三，考慮擴展性。設備的光接口類型、供電范圍、信號帶寬這些參數，決定了它能測試多大范圍的光開關型號。

六、結語

說了這么多，回到開頭的問題：光開關測試設備該怎么選？

我的體會是，沒有最好的設備，只有最適合的。如果你的測試需求以切換時間、插入損耗為主，預算在十萬以內，OPC-01A是個值得考慮的選擇。一體化的設計、夠用的性能參數，加上相對親民的價格，對于國內的光通信企業來說，是一個務實的方案。

當然，具體要不要選這臺設備，還要結合你們自己的實際情況。有條件的話，最好能實際測試一下，看看各項指標能不能滿足你的要求。
