在5G商用、數據中心算力爆發的今天，光通信網絡的穩定性與精準性成為了行業核心訴求。作為光通信系統的“功率調節閥”，可調光衰減器和光開關一起，構成了光功率調控與光路切換的關鍵環節?？埔愎馔ㄐ?/span>深耕光開關及配套光通信器件領域多年，今天就為大家拆解一款性能優異的基于硅基熱沉的可調光衰減器——這款器件不僅解決了傳統衰減器的諸多痛點，更能與光開關形成協同效應，為高密度光網絡部署提供可靠支持。

一、光通信領域的功率調控痛點

在光通信網絡中，光信號經過長距離傳輸或多路分光后，不同鏈路的光功率會出現差異，若不及時校準，會導致接收端信號失真、誤碼率上升。傳統可調光衰減器多采用“自聚焦透鏡+準直器+機械位移部件”的組合結構，看似成熟的方案卻存在兩大核心問題：

1. 體積與生產效率矛盾：傳統器件依賴多個光學元件拼接，整體體積偏大，難以適配高密度集成的光通信機架；且機械部件的裝配依賴人工校準，生產周期長，無法滿足大規模量產需求。

2. 精度與耐用性不足：機械位移部件長期使用后會出現磨損，導致光功率調節精度下降，重復使用次數通常不超過1000次；在與光開關配合使用時，功率校準誤差甚至會影響光路切換后的信號穩定性。

這些痛點在數據中心光網絡、5G前傳鏈路等場景中尤為突出，也倒逼行業尋找更高效的替代方案。

二、基于硅基熱沉的可調光衰減器：結構深度解析

這款基于硅基熱沉的可調光衰減器通過微納加工工藝重構了器件結構，從根本上解決了傳統方案的問題。我們結合專利文件中的結構示意圖，為大家逐一拆解核心部件：

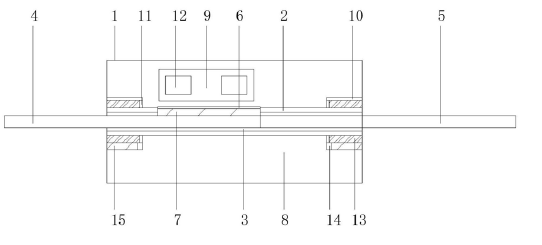

圖1：基于硅基熱沉的可調光衰減器剖面圖

1. 核心承載：本體與V型槽設計

器件的核心載體是一體化加工的本體，本體內側開設有高精度V型槽，槽內填充UV固化膠。輸入光纖嵌入V型槽后，UV固化膠可快速完成固定，無需額外的機械夾持部件。這種設計的優勢在于：

• 摒棄了傳統的透鏡、準直器結構，直接通過V型槽實現光纖的精準定位，大幅壓縮了器件體積；

• V型槽可通過硅基光刻、蝕刻工藝批量制作，一致性極高，避免了人工校準的誤差。

圖2：基于硅基熱沉的可調光衰減器側視圖

2. 熱沉與功率調節核心：硅襯底+熱膨脹膠

輸入光纖的上端面設置有膠槽，膠槽外側采用硅襯底材料作為熱沉，槽內填充熱膨脹膠。這一結構是實現高精度調節的關鍵：

• 硅襯底材料具備極佳的熱傳導性能，可快速將熱膨脹膠的熱量傳導至外部，避免局部過熱影響光纖性能；

• 當電極區通電后，熱膨脹膠受熱膨脹，推動輸入光纖產生微位移，從而改變光耦合效率，實現光功率的精準調節。

3. 控制與保護結構：電極區與蓋體

本體前端設置有電極區和轉動軸，電極區表面的電極鈕可接入外部控制電路，實現對熱膨脹膠的溫度精準控制；蓋體通過轉動軸連接至本體，蓋體后端的隔離墊可避免光纖被擠壓損傷，下端的粘貼帶則能將蓋體緊密固定，確保器件在振動環境下的穩定性。

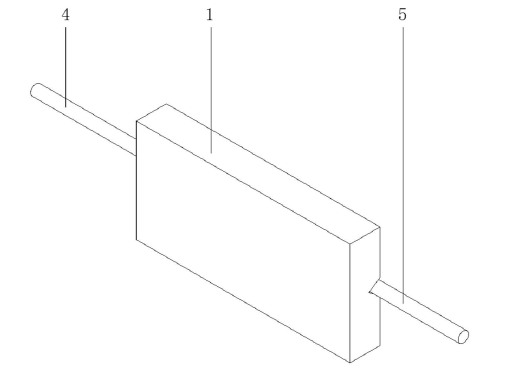

圖3：基于硅基熱沉的可調光衰減器結構示意圖

三、兩大核心優勢：體積優化+精度升級

相較于傳統可調光衰減器，這款基于硅基熱沉的器件在性能上實現了質的突破，尤其適配光開關協同的應用場景：

1. 微型化與量產化：適配高密度光網絡

通過硅襯底材料與V型槽的組合設計，器件整體體積較傳統方案縮小40%以上，可直接嵌入1U高度的光通信機架，與光開關、光分插復用器等器件實現高密度集成。

從生產角度看，硅基微加工工藝成熟，V型槽、膠槽等結構可通過晶圓級批量制作，生產周期較傳統方案縮短60%，單批次量產規?？蛇_到10萬件以上，大幅降低了生產成本，為光通信器件廠商的大規模配套提供了可能。廣西科毅光通信在光開關量產中積累的經驗，也能與這款衰減器的生產流程無縫對接，實現“光開關+衰減器”的一體化交付。

2. 高精度與高耐用性：穩定的功率調控

膠槽內的熱膨脹膠在電極的精準控溫下，位移精度可達2μm以內，光功率調節精度控制在0.05dB級別，遠優于傳統機械衰減器的0.2dB誤差；且熱膨脹膠的形變屬于可逆過程，重復使用次數超過10000次，耐用性提升10倍以上。

在與光開關的協同測試中，這款衰減器可在光開關完成光路切換后10ms內完成功率校準，確保每一路光信號的功率偏差不超過0.1dB，完全滿足數據中心光網絡、5G前傳鏈路的嚴苛要求。

四、與光開關的協同應用場景

作為專業的光通信器件廠商，廣西科毅光通信深知光系統的協同性是網絡穩定的核心。這款可調光衰減器可與我們的光開關形成三大典型應用場景：

1. 數據中心光網絡：鏈路功率校準

在數據中心的數據中心光網絡中，光開關負責服務器與核心交換機之間的光路切換，而可調光衰減器則實時校準每一條鏈路的光功率。當光開關切換至新鏈路時，衰減器可快速調整功率，避免因鏈路長度、光纖損耗差異導致的信號功率不均，確保服務器接收端的信號質量穩定。

2. 5G前傳鏈路：多路功率均衡

5G前傳鏈路通常采用WDM（波分復用）技術，光開關實現不同小區光路的切換，可調光衰減器則對不同波長的光信號進行功率均衡，確保每個5G基站的接收功率一致，避免出現部分基站信號弱、部分基站信號過載的問題。

3. 光測試系統：精準功率模擬

在光器件測試場景中，光開關用于切換待測試器件的輸入光路，可調光衰減器可模擬不同傳輸距離下的光功率衰減，為光開關、光模塊等器件的性能測試提供精準的功率環境。

五、廣西科毅光通信的光通信器件布局

廣西科毅光通信科技有限公司（www.www.bedfordsmokeshops.com）專注于光開關及配套光通信器件的研發、生產與銷售，擁有從器件設計到批量交付的完整能力。除了這款基于硅基熱沉的可調光衰減器，我們的產品矩陣還包括：

• 全系列MEMS光開關、機械式光開關；

• 高密度光分插復用器、光耦合器等配套器件；

• 數據中心光網絡、5G前傳鏈路的定制化解決方案。

我們始終以“為光通信網絡提供穩定、高效的核心器件”為目標，通過自主研發與技術合作，不斷優化產品性能。如果您需要光開關、可調光衰減器等器件的配套服務，歡迎訪問我們的官網，或聯系技術團隊獲取定制化方案。

基于硅基熱沉的可調光衰減器是光通信功率調控領域的一次技術升級，它以微型化、高精度、易量產的優勢，完美適配了當前高密度光網絡的需求，更能與光開關形成協同效應，提升光系統整體穩定性。
